Máy mài phẳng tự động Equiptop ESG-1020TD

Equiptop SKU:
Giá liên hệ
Liên hệ 1800-6118 để nhận báo giá
  • Cấu trúc cứng vững cao, đúc liền khối bằng gang Meehanite;
  • Bôi trơn tự động trên mỗi trục, ngăn chặn bụi bẩn trên các bang trượt;
  • Băng dẫn hướng được xử lý nhiệt bề mặt cho độ bền cao;
  • 3 trục tự động, thuận tiện khi gia công, nâng cao hiệu suất;
  • Độ chính xác cao, thích hợp cho mài khuôn;
  • Giảm thiểu phát sinh nhiệt khi gia công bằng dầu giải nhiệt;
  • Vít me dẫn động trên mỗi trục vận hành êm ái, độ chính xác cao.
Địa chỉ giao hàng
Đổi ,

Giao hàng tiêu chuẩn
Thanh toán tiền mặt/Online
Đổi trả & bảo hành
7 ngày miễn phí trả hàng
Hoàn tiền sau 7 - 14 ngày
100% hàng chính hãng
Bảo hành 12 tháng
Vận hành
Được bán bởi
Đánh giá tích cực
0%
Giao hàng đúng hẹn
0%
Tỷ lệ phản hồi
0%

Thông số kỹ thuật

Kích thước bàn máy 254x508 mm
Chiều dài 2400 mm
Chiều rộng 1450 mm
Chiều cao 1750 mm
Kích thước mài lớn nhất 254x508 mm
Khoảng cách tâm trục đến bàn 500 mm
Kích thước đá mài 205x19x19 mm
Tốc độ ăn đá xuống 0.001-0.05 mm
Tốc độ đá mài 2850 rpm
Động cơ trục phay (Max./Cont) 3 HP
Độ chia mỗi vòng quay 0.005 mm/vòng

Chi tiết sản phẩm

Máy mài phẳng tự động ESG-1020TD thương hiệu Equiptop chuyên sản xuất và phân phối các dòng máy CNC chất lượng cao. Đặc biệt Equiptop ESG-1020TD là dòng máy chuyên mài dao cụ, khuôn mẫu, mài trong, mài ngoài hình trụ, mài dụng cụ mài bề măt... Đầu máy thiết kế đặc biệt cho phép lắp 2 đá mài, đầu trục chính có thể di chuyển theo chiều ngang, dọc, xoay quanh trục thẳng đứng cho năng xuất và hiệu xuất sản xuất cao hơn so với các loại máy cùng loại khác.

1. Đặc điểm máy mài phẳng tự động Equiptop ESG-1020TD

Máy mài phẳng tự động Equiptop ESG-1020TD hay được gọi là máy mài đa trục vì nó có thể hoạt động theo 3 trục X,Y,Z.

  • Trục X hoạt động bởi hệ thống thủy lực.
  • Trục Y hoạt động bằng motor AC Servo 2 cấp thô và tinh cho phép hiệu chỉnh    .
  • Trục Z có mức ăn phôi nhỏ nhất là 0.001mm cho phép hiệu chỉnh trục tiếp trên Panel điều khiển.

Equiptop ESG-1020TD là máy mài phẳng tự động vận hành với 2 chế độ là Auto và manual nhờ hệ thống điều khiển và lập trình bằng màn hình PLC. Trên màn hình PLC, người dùng có thể dễ dàng thao tác lập trình độ dày mài theo từng bước.

Bàn làm việc trượt ngang được gối trên các ray bi cân bằng nên rất nhẹ và nhạy. Các rãnh trượt của bàn làm việc được phủ lớp Turcite-B chống mài mòn tốt.

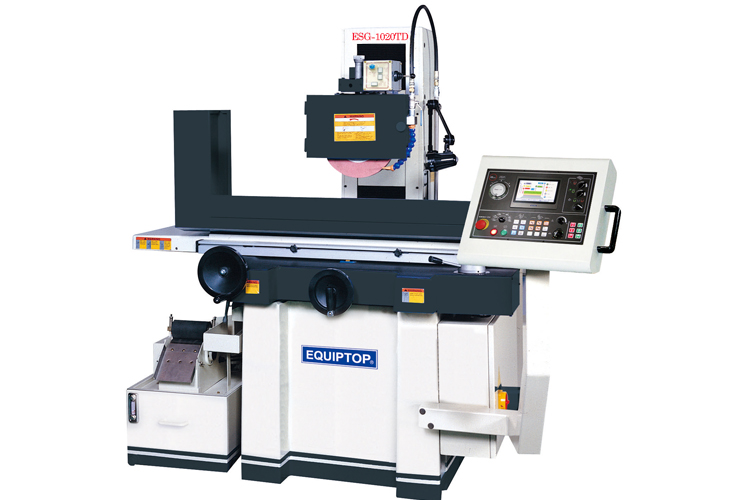

Equiptop ESG-1020TD

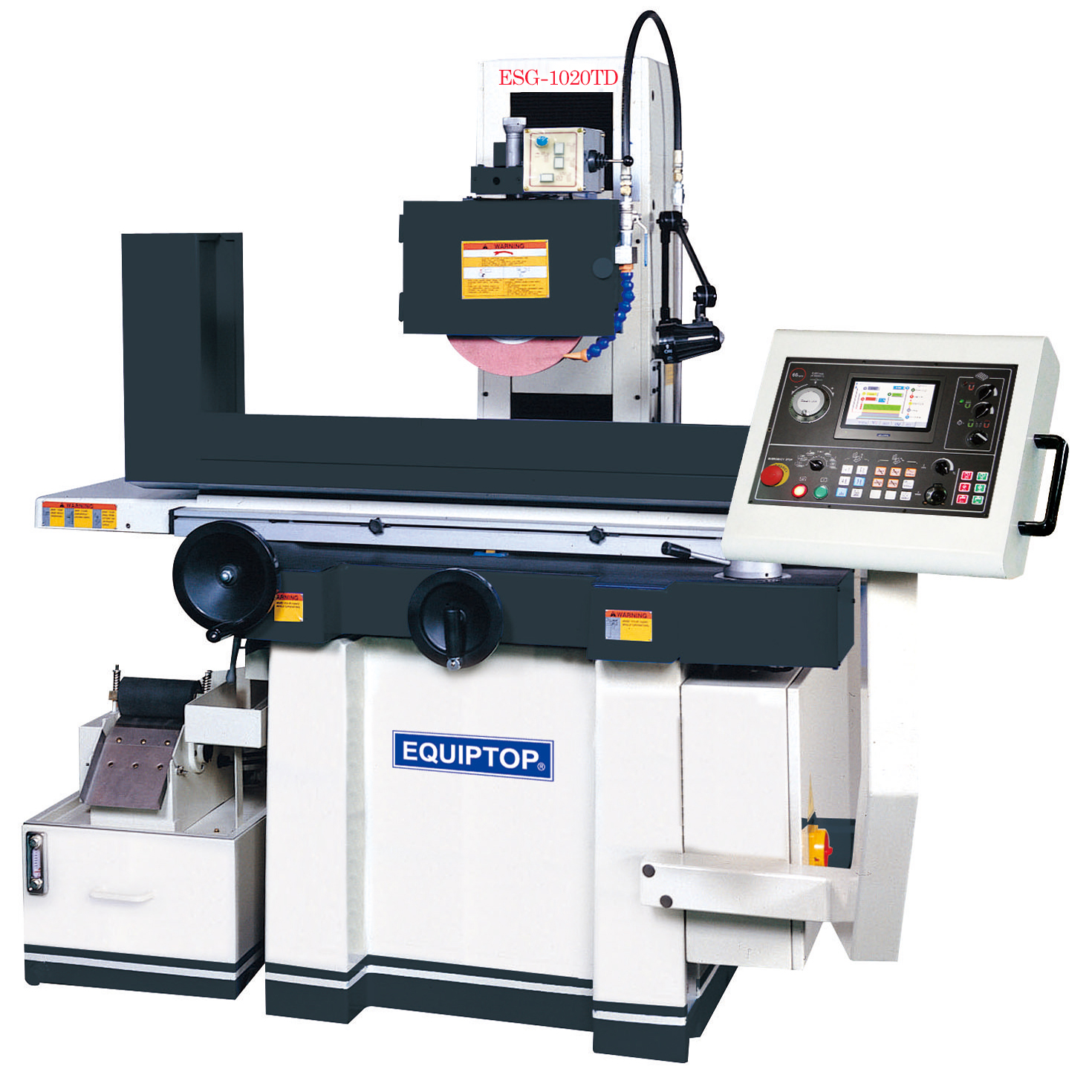

Máy mài phẳng tự động Equiptop ESG-1020TD


Máy mài mặt phẳng Auto hoạt động chính xác nhờ các ổ bi đặc biệt, hệ thống bôi trơn dầu tự động, bộ làm mát chất lượng, trục mài có tay quay điều khiển riêng dễ dàng thao tác và thực hiện yêu cầu cho sản phẩm mong muốn.

2. Cấu trúc máy mài phẳng tự động Equiptop ESG-1020TD

Máy mài phẳng tự động Equiptop ESG-1020TD được đúc liền khối bằng gang Meehanite giúp máy đặt độ cứng vững cao, đảm bảo an toàn cho người vận hành và máy có khả năng mài các sản phẩm khó.

Máy mài phẳng Equiptop có bước tiến ngang bởi Vitme bi được điều khiển bởi động cơ DC với hai cấp tốc độ cho mài thô và mài tinh, mang lại hiệu quả cao. Ngoài ra:

  • Đường dẫn kết cấu kiểu trượt V chính xác cao, được trang bị hệ thống bôi trơn tự động chống mài mòn và chuyển động ổn định độ, chính xác.
  • Pannel điều khiển chuyển động ngang bằng động cơ AC Servo, bước tiến ngang được điều khiển trên panel, tọa độ Z được hiển thị tối thiểu 0.001 mm.

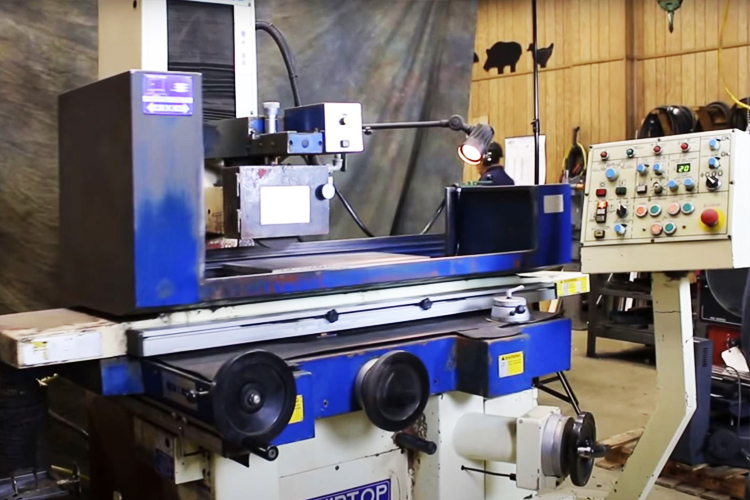

Máy mài phẳng Equiptop ESG-1020TD

Máy mài phẳng Equiptop ESG-1020TD

Máy mài phẳng tự động 3 trục Equiptop dựa trên chương trình được lập sẵn từ máy tính cho phép thay đổi bàn làm việc phù hợp với các sản phẩm cần mài và đánh bóng trên mọi chất liệu như thép, hợp kim, thủy tinh, đá...đem lại chất lượng sản phẩm cao và có tính thẩm mỹ.

Equiptop ESG-1020TD hoạt động bền bỉ, liên tục, ổn định, ít xảy ra sự cố hư hỏng và khả năng loại bỏ các chất bám thừa trên bề mặt vật liệu, rút ngắn thời gian mài, tiết kiệm thời gian sản xuất và hạ giá thành sản phẩm.
