Máy phay giường Vison Wide MS-3116

Name: Máy phay giường Vison Wide MS-3116
Brand: VISON WIDE
SKU: 2059439545025
Availability: InStock

Thương hiệu: VISON WIDE SKU: MS-3116

Giá liên hệ

Liên hệ 1800-6118 để nhận báo giá

Cấu trúc cứng, độ chính xác cao;
Thiết bị truyền động XY điều khiển trực tiếp, tăng độ chính xác;
Xi lanh thủy lực cấp liệu trơn tru và chính xác;
Trục Z đạt gia tốc 0.5G và giữ vị trí khi bị mất điện.

Số lượng:

Địa chỉ giao hàng

Đổi ,

Giao hàng tiêu chuẩn

Thanh toán tiền mặt/Online

Đổi trả & bảo hành

7 ngày miễn phí trả hàng
Hoàn tiền sau 7 - 14 ngày

100% hàng chính hãng

Bảo hành 12 tháng

Vận hành

Được bán bởi

TAT Corporation

Thông số kỹ thuật

Kích thước bàn máy	3000x1500 mm
Hệ điều khiển	Fanuc 0i MD
Công suất trục chính	18.5/22 kW
Hành trình X/Y/Z	3100/1600/800 mm
Tốc độ trục chính	10000 r/min
Loại đầu dao	BT 50
Số ổ dao	32pcs EA

Chi tiết sản phẩm

Máy phay giường Vison Wide MS-3116 chuyên dụng dành cho ngành công nghiệp chế tạo đòi hỏi sự chính xác cao, đặc biệt là các hàng khuôn mẫu như ô tô, quân sự, năng lượng, cơ khí....Máy phay giường Vison Wide tốc độ làm việc nhanh, linh hoạt và độ chính xác cao đáp ứng mọi nhu cầu sử dụng cho việc tạo ra các sản phẩm và chi tiết có độ khó cao.

1. Cấu trúc máy phay giường Vison Wide MS-3116

Máy phay giường Vison Wide MS-3116 được thiết kế tối ưu cho việc gia công kim loại tấm. Bàn làm việc được chế tạo một mảnh giúp đảm bảo độ cứng, độ chính xác và độ ổn định cao khi làm việc. Vison Wide MS-3116 trục chính trang bị hộp số để thực hiện mô-men xoắn với tốc độ cao nhưng tiếng ồn thấp.

Vỏ bảo vệ toàn diện, 32 dao, băng tải phoi tự động, tủ điện có trang bị máy làm lạnh để đảm bảo sự ổn định và hiệu suất gia công.
Trục X / Y / Z được trang bị con lăn tải nặng để giảm ma sát, tải lớn hơn, cải thiện chống rung và tăng độ chính xác.

Bàn máy phay giường Vison Wide thực hiện chuyển động dọc, ngang và lên xuống. Chuyển động lên xuống được thực hiện bởi đầu máy. Máy phay giường này gồm 32 dao bố trí vuông góc với nhau, cùng một lúc có có thể phay trên nhiều mặt phẳng khác nhau trên 1 chi tiết

Máy phay giường Vison Wide MS-3116

Mặt cắt ngang của dầm vuông Vison Wide MS-3116 cho phép tâm của đầu gần với tâm dầm để đảm bảo khả năng:

Tự động thay đổi đầu: đầu 90º / đầu mở rộng / đầu đa năng khi cắt nặng.
Thay đổi công cụ tự động ngang và dọc cho đầu 90º.
Hệ tọa độ cơ học trục A3

MS-3116 đáp ứng nhiều nhu cầu khác nhau về cắt bề mặt khuôn, cắt góc, cắt khuôn 3D và hoàn thiện đường viền chính xác, đồng thời nó cũng hoàn thành gia công 5 mặt tự động với các phụ kiện được thiết kế đặc biệt như bù điểm tâm dao, phụ kiện đầu nhiều góc tự động và thay dao tự động hệ thống.

2. Sự khác biệt của máy phay giường Vison Wide MS-3116

Sê-ri MS, trung tâm gia công phay CNC kiểu cầu 3 trục, là một trong những sản phẩm hấp dẫn nhất của Vision Wide, với đường dẫn tuyến tính và đường hộp trục Z, hành trình Y rộng từ 800 mm đến 1.600 mm và hẹp hơn nhiều so với hành trình trục X từ 1.600 mm đến 3.100 mm

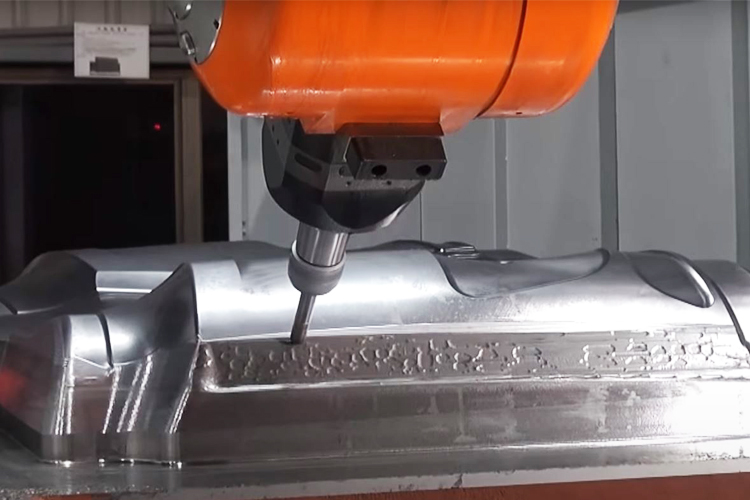

Dạo day đang thực hiện gia công kim loại tấm

Sự kết hợp của cột, giường và bàn trong một khối đúc của máy phay giường Vison Wide MS-3116 giúp phân bổ trọng lượng kiểu Kim tự tháp theo trục chính, đường chạy, dầm ngang và sắp xếp giường.

Trục X với động cơ servo điều khiển trực tiếp kép, cộng với thang đo tuyến tính kép có thể đảm bảo độ chính xác của vị trí khi chuyển động tốc độ cao.
Trục Z được dẫn động trực tiếp, bằng động cơ servo ngăn ngừa lỗi do điều khiển gián tiếp giữa các cơ cấu, đồng thời giảm tiêu thụ điện năng và cải thiện hiệu suất chuyển động trục Z một cách hiệu quả.
Trục chính điều khiển trực tiếp 10.000 vòng / phút, tiếng ồn thấp, tiêu thụ điện năng thấp, có thể đảm bảo độ chính xác bề mặt chi tiết gia công cao sau khi cắt nhanh.
Chiều cao bàn thấp, vùng thao tác gần hơn, chiều rộng cửa rộng là những thiết kế thuận tiện cho người sử dụng.
Băng tải phoi loại xích (tiêu chuẩn) có khả năng loại bỏ phoi sắt hiệu quả.
