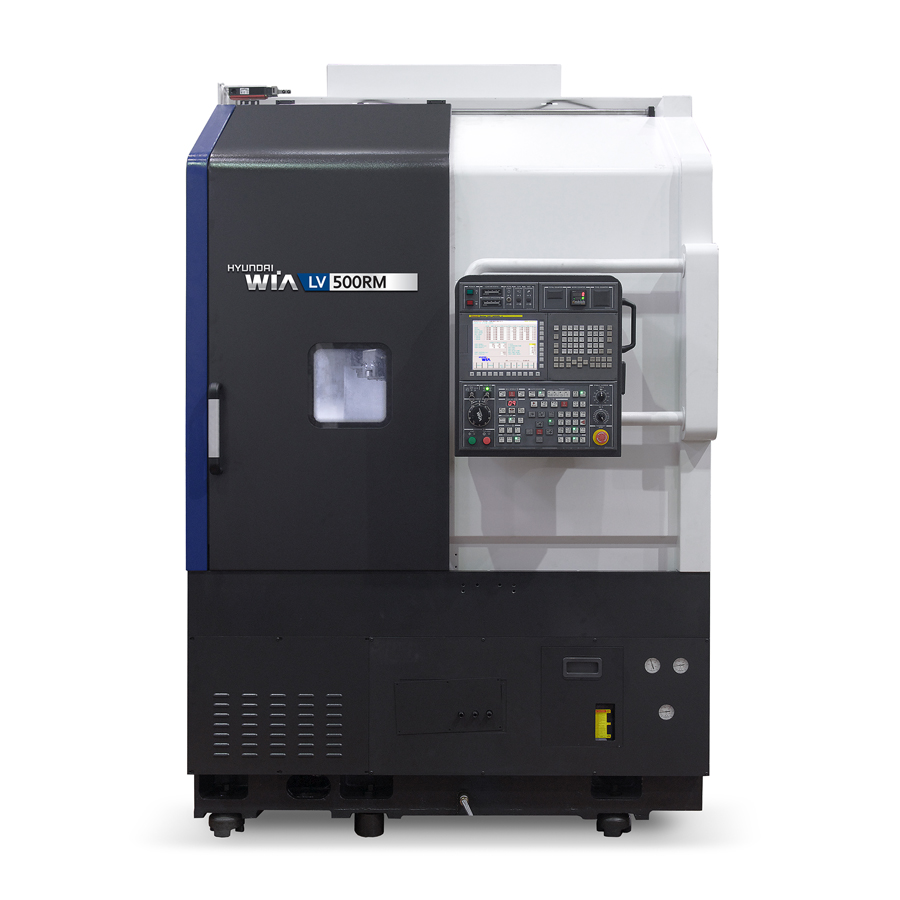

Máy tiện đứng CNC Hyundai Wia LV500

Name: Máy tiện đứng CNC Hyundai Wia LV500
Brand: HYUNDAI WIA
SKU: 2075930539054
Price: 2842000000 VND
Availability: InStock

Thương hiệu: HYUNDAI WIA SKU: HD-LV500

Giá liên hệ

Liên hệ 1800-6118 để nhận báo giá

Gia công cắt gọt cho chi tiết có đường kính lớn;
Giảm thiểu biến dạng phôi trong quá trình gia công;
Tốc độ di chuyển nhanh trên tất cả các trục giúp tăng năng suất;
Động cơ trục xoay chiều công suất cao giúp tăng cường sự ổn định cho máy hoạt động.

Chọn Chức năng: Không Phay

Không Phay Phay

Số lượng:

Địa chỉ giao hàng

Đổi ,

Giao hàng tiêu chuẩn

Thanh toán tiền mặt/Online

Đổi trả & bảo hành

7 ngày miễn phí trả hàng
Hoàn tiền sau 7 - 14 ngày

100% hàng chính hãng

Bảo hành 12 tháng

Vận hành

Được bán bởi

TAT Corporation

Thông số kỹ thuật

Hành trình X/Y/Z	325/0/625 mm
Đường kính mâm cặp	15 mm
Đường kính tiện lớn nhất	550 mm
Chiều dài tiện lớn nhất	600 mm
Kiểu băng trượt	LM
Tốc độ trục chính	2.000 r/min
Công suất trục chính	18.5/22 kW
Moment xoắn trục chính	693/824 N.m
Kiểu truyền đồng trục chính	Belt
Tốc độ trục phay	- R/L / 3000(RM/LM) r/min
Số ổ dao	12 EA
Kích thước dao	32/50 mm

Chi tiết sản phẩm

Máy tiện đứng CNC Hyundai Wia (CNC Vertical Lathe) là máy tiện CNC có trục chính đặt theo phương thẳng đứng. Loại máy này thường được sử dụng để gia công các chi tiết có đường kính lớn, nặng nhưng ngắn. Máy tiện đứng Hyundai Wia có kết cấu máy vững chắc, hiệu suất làm việc cao.

Máy tiện đứng Hyundai Wia LV series thiết kế gia công cắt gọt cho chi tiết có đường kính lớn với mâm cặp đường kính tới 78.7 inch ~ 2000 mm. Dòng máy này phù hợp gia công cho chi tiết tiện lớn ngành năng lượng, dầu mỏ, khí đôt, ô tô…. Các dòng máy tiện đứng Hyundai Wia LV series LV450, LV500. LV800,...

Máy tiện đứng Hyundai Wia LV series

Máy tiện đứng Hyundai Wia LV series

1. Kết cấu máy tiện đứng CNC Hyundai Wia LV500

Máy tiện đứng CNC Hyundai Wia LV500 thuộc dòng máy tiện CNC Series, được thiết kế bởi Hyundai WIA với nhiều năm chuyên môn trong lĩnh vực nghiên cứu và sản xuất công nghệ mới nhất. Hyundai Wia LV500 được thiết kế để tối đa hóa hiệu xuất sản xuất tốc độ cao.

Hệ thống kẹp áp suất 2 bước cho phép kẹp áp suất cao trong quá trình cắt thô và kẹp áp suất thấp trong quá trình cắt chính xác. Hệ thống này được cung cấp theo tiêu chuẩn trên Sê-ri LV để giảm thiểu biến dạng phôi trong quá trình gia công.

Hyundai Wia LV500 gồm bộ nguồn, thiết bị thủy lực và thiết bị bôi trơn đều được thiết kế để điều khiển ở mặt trước của máy, dẫn đến sự tiện lợi cho người dùng. Để loại bỏ sự tăng trưởng nhiệt và tăng độ chính xác, tất cả các trục được điều khiển bởi các quả bóng neo kép có độ chính xác cao. Ngoài ra ốc vít bóng được kết nối trực tiếp với động cơ truyền động servo để loại bỏ phản ứng ngược. Mỗi trục được kết nối trực tiếp với động cơ servo kỹ thuật số có độ tin cậy cao để cung cấp độ cứng cao và độ dịch chuyển nhiệt tối thiểu.

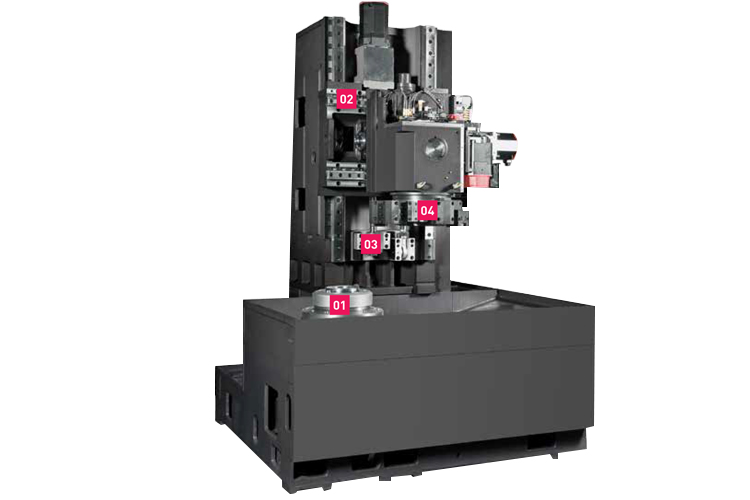

Kết cấu máy tiện Hyundai Wia LV500

Cấu trúc máy tiện Hyundai Wia LV500

Sê-ri LV được kết hợp với một thiết bị bảo vệ để giữ chip và các vật liệu lạ khác xâm nhập vào trục chính, đảm bảo hiệu suất chính xác cao trong thời gian dài. Thiết kế giường dốc giúp cải thiện dòng chảy chip và xử lý chất lỏng giảm thiểu sự dịch chuyển nhiệt.

Hyundai Wia LV500 được thiết kế với các hướng dẫn LM lăn để đáp ứng nhu cầu về độ chắc chắn và tốc độ nạp liệu nhanh. Tốc độ di chuyển nhanh 24m / phút trên tất cả các trục giúp tăng năng suất. Hướng của tháp pháo được thay đổi từ ngang sang dọc. Điều này cho phép sử dụng các công cụ như thanh nhàm chán dài.

Cấu trúc chịu lực cao của Sê-ri LV500 cho phép vận hành các nhiệm vụ nặng nề với độ rung được kiểm soát và sự dịch chuyển nhiệt.

2. Ưu điểm của máy tiện đứng CNC Hyundai Wia LV500

Máy tiện CNC Hyundai Wia LV500 có đài thay dao có thể tới 12 vị trí, dẫn hướng tuần hoàn bằng bi hoặc con lăn cho các trục dịch chuyển các trục.

Máy tiện CNC trục đứng hay còn gọi là máy tiện dọc có hệ thống làm mát theo chiều dọc. Sử dụng cấu trúc tách dầu và nước để làm mát, tách ngăn nước lạnh, dễ vệ sinh, làm giảm chi phí bảo trì, …độ chính xác cao khi làm việc, cấu trúc trục của hộp trục cứng, bảo trì một cách dễ dàng. Động cơ trục xoay theo chiều công suất cao, tăng cường sự ổn định khi máy hoạt động và vận hành.

Đài dao máy tiện

Động cơ trục xoay chiều công suất cao, giúp tăng cường sự ổn định của hoạt động của máy tiện. Đảm bảo máy tiện để duy trì điều kiện làm việc có độ chính xác cao. Tính năng gia công lớn và nặng phôi với kích thước lớn xuyên tâm và kích thước trục tương đối nhỏ. Máy tiện CNC trục đứng xử lý các loại đĩa, bánh xe, tay áo của hình trụ, mặt hình nón, lỗ hình trụ, lỗ hình nón.

Ngoài ra, các tháp pháo được lắp đặt với khớp nối 3 mảnh để cải thiện độ chính xác khi lập chỉ mục. Kẹp dụng cụ thủy lực mạnh mẽ thể hiện hiệu suất gia công nặng rất lớn bằng cách giảm thiểu độ lệch đầu dao do tải trọng công việc.

Các cạnh của giá đỡ công cụ được cố định trên tháp pháo để tăng cường độ cứng và độ chính xác. Collets ER và bộ điều hợp có thể được áp dụng cho chủ sở hữu công cụ sống. Bộ điều hợp được cố định bằng phương pháp tiếp xúc kép, giúp tăng cường độ cứng và thời gian thay đổi công cụ.

Smart Factory HW-MMS là một phần mềm độc đáo có khả năng theo dõi tình trạng hoạt động của các máy sản xuất trong các nhà máy, một giải pháp thông minh để cải thiện điều kiện sản xuất của khách hàng. Đặc biệt phần mềm này có khả năng tích hợp với điện thoại thông minh điều khiển từ xa, hiệu chỉnh lỗi....
